GJB150.5-1986军用设备温度冲击试验
作者:瑞凯小编编辑:瑞凯仪器来源:www.dgrk17.com发布时间:2021-01-05 16:04:00
1、试验目的
确定军用设备在周围大气温度急剧变化时的适应性。
2、试验条件
2.1试验温度:高温为70℃
低温为-55℃
2.2试验温度保持时间:1h或者直至试验样品达到温度稳定,以时间长者为准。
2.3转换时间:不大于5min。
2.4循环次数:3次。

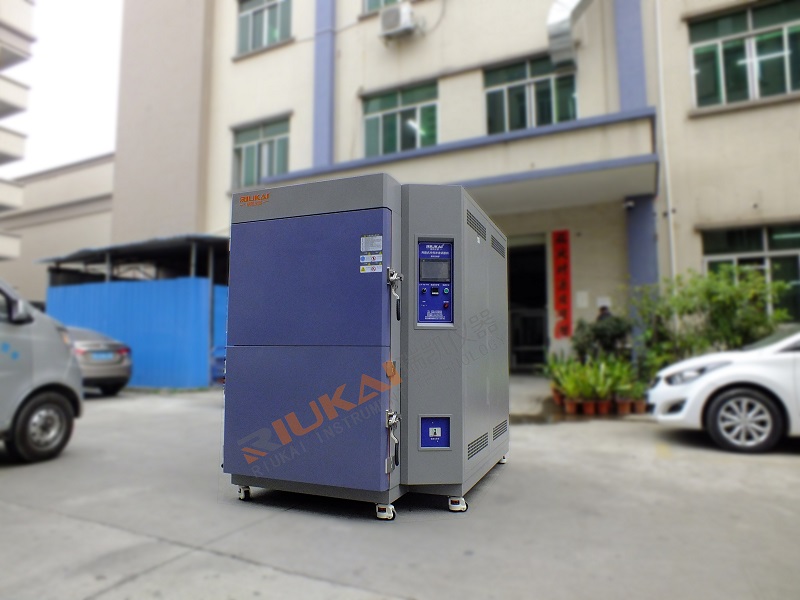

温度冲击试验箱—瑞凯
3、对试验箱(室)的要求
本标准应用温度冲击试验箱(室)或采用高温试验箱(室)和低温试验箱(室)进行温度冲击试验,以提供试验样品经受周围空气温度急剧发生变化的环境温度。
3.1高温试验箱(室)的要求,以符合GJB150.3—86《军用设备环境试验方法高温试验》的第3章各条所规定的要求。
3.2低温试验箱(室)的婴求,应符合GJB150.4—86《军用设备环境试验方法低温试验》的第3章各条所规定的要求。
3.3温度冲击试验箱(室)提供高温试验部份和低温试验部份,应分别符合GJB150.3—86和GJB150.4—86的第3章各条所规定的要求。
3.4试验箱(室)的容积应保证在试验样品放入后不超过试验温度保持时间的10%就能使试验箱(室)温度达到GJB150.1-89中3.2条规定的试验条件容差范围之内。
4、试验程序
4.1预处理
将试验样品放置在正常的试验大气条件下,直至达到温度稳定。
4.2初始检测
按GJB150.1—89中3.5.2款的要求进行。
4.3试验
4.3.1试验样品应按GJB150.1—86中3.5.3款的要求放置在试验箱(室)内,并将试验箱(室)内温度升到70℃,保持1h或者直至试验样品达到温度稳定,以时间长者为准。
4.3.2高温阶段结束后,在5min内将试验样品转换到已调节到-55℃的低温试验箱(室)内,保持1h或者直至试验样品达到温度稳定,以时间长者为准。
4.3.3低温阶段结束后,在5min内将试验样品转换到已调节到70℃的高温试验箱(室)内,保持1h或者直至试验样品达到温度稳定,以时间长者为准。
4.3.4重复4.3.2款、4.3.3款和4.3.2款的试验,以完成三个循环周期。
注:对大的或重的试验样品,从一个试验箱(室)转换到另一个试验箱(室)的转换时间,可按实际需要的最少时间,由有关标准或技术文件规定。
4.4恢复
试验样品从试验箱(室)内取出后,应在正常的试验大气条件下进行恢复,直至试验样品达到温度稳定。
4.5最后检测
按GJB150.1-86中3.5.7款的要求进行。
