恒温恒湿箱在电动车电机马达可靠性测试中操作过程
作者:瑞凯小编编辑:瑞凯仪器来源:www.dgrk17.com发布时间:2020-12-28 16:39:00
目前我国驱动电机轴承性能可靠性测试方法与评价技术规范尚处于空白状态,本研究通过驱动电机轴承特性分析,着力研究一种驱动电机轴承动态性能可靠性试验方法,并介绍其台架模拟试验机的设计方法,根据试验结果分析国内外产品质量性能差距及产生原因,为驱动电机轴承的进口替代指明技术改进方向。
电动车电机及控制器在可靠性试验中会使用到恒温恒湿箱进行相关测试,电动自行车电动机包含控制器和减速器,测试标准依据:QB/T2946-2008,恒温恒湿设备测试中会模拟在高温、低温和恒定湿热环境中,以下是恒温恒湿试验箱测试电机使用情况及合格标准。
一.低温测试
环境温度设定( -5士1)℃,电机不通电连续2h,绝缘电阻应符合下表所示,电动车和控制器应能空载启动。
二.高温测试
恒温恒湿箱设定温度(40士2)℃,加50%额定负载,持续2h,电机和控制器应能正常工作,试验后,绝缘电阻也应符合上表规定。
三.恒定湿热测试
恒定湿热环境下,电机和控制器应能承受( 40士2)℃,湿度90%--95%,历时4天的实验环境,试验后,机器空载电流应符合相关产品技术条件标准规定,外观应无明显影响正常影响工作的腐蚀现象,绝缘电阻应符合表六的规定。

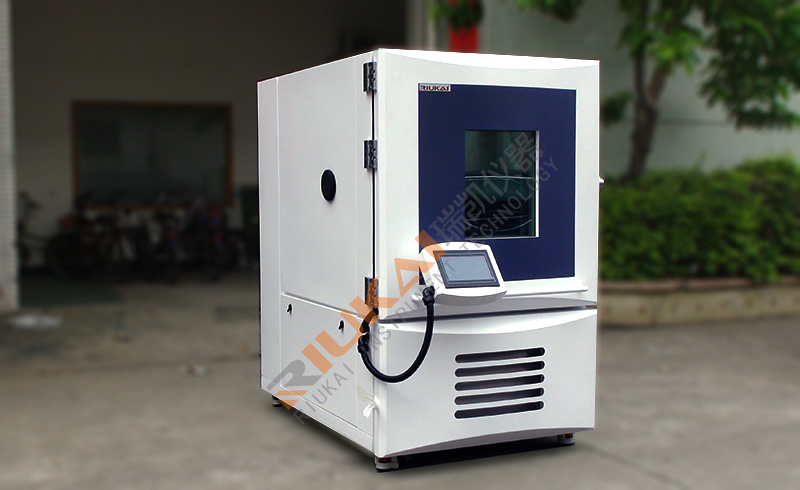

四.测试所需要的设备:
五.电动车马达测试规范汇总
1.电动机车马达或直流无刷马达引用规范:
CNS14386-9电动机器脚踏车-车用马达与控制器连结功率输出试验法GB/T21418-2008永磁无刷电动机系统通用技术条件
IEC60034-1旋转电机定额和性能(GB755)
GJB 1863-1994_无刷直流电动机通用规范
GJB 5248-2004无刷直流电动机驱动器通用规范
GJB 783-1989微电机行业标准驱动规范
QB/T 2946-2008电动自行车用电动机及控制器
QMG-J52.040-2008无刷直流电动机
SJ 20344-2002无刷直流力矩电动机通用规范
2.电动机车整车引用规范:
CNS3103机器脚踏车运转试验法总则
CNS3107机器脚踏车加速试验法
GB17761——1999电动自行车通用技术条件
JIS-D1034-1999机动脚踏车制动试验方法
GB3565-2005自行车安全要求
