一、目的

为了满足客户的产品质量要求，特制定此标准，有利于质量保证能力的有效推行，并促使

环境及可靠性试验标准化。

二、范围

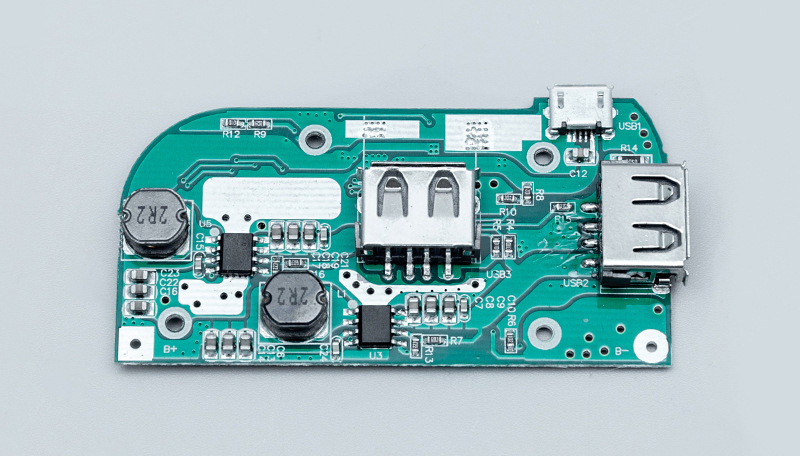

适用于开发部所设计且客户有要求的 PCBA（注：量产产品有大的设计变更或关键元器件更

改时才适用此标准）。

三、职责

1、项目工程师：负责提供新开发的成熟或试产之试验样品；

2、开发实验室：负责样品的测试、信息保存、测试报告的提交、不良品跟进与处理。

3、抽样计划及测试流程

（1）PCBA 样品数不少于 15PCS,按规范“6”操作，具体执行计划需按照附件“7”进行。

4、PCBA 可靠性测试项目

（1）PCBA 老化试验-PCBA aging test

（2）PCBA 元器件温升试验-PCBA components temperature rise test

（3）PCBA 高温高湿工作试验-PCBA high temperature and high humidity working test work

（4）PCBA 低温工作试验-PCBA low temperature working test

（5）PCBA 冷热冲击试验-PCBA thermal shock test

（5）PCBA 高温高湿、低温存贮试验-PCBA high temperature and high humidity, low temperature storage test

（7）PCBA 电子振动试验-PCBA electronic vibration test

（8）PCBA 盐雾试验-PCBA salt spray test

5、测试项目具体操作规范

（1）PCBA 老化试验

试验目的：筛选 PCBA 早期的不良

试验设备：老化房

试验样品：6PCS

试验内容：PCBA 在 50±5℃温度下进行 500 小时 1.1 倍额定电压通电工艺老化测试

判定标准：功能正常

（2） PCBA 高温高湿工作试验

试验目的：检验产品在高温环境条件下使用的适用性

试验设备：恒温恒湿试验箱

试验样品：3SETS

试验内容：被测产品不包装、处于 1.3 倍额定电压导通，额定负载的工作状体下，以正常位置放入试验箱内，使温度达到70±2℃,湿度达到 90－95%，持续8小时，持续期满，立即进行产品测试后的检查。

判定标准：通过基本功能测试，外观和结构正常，不允许燃烧

（3）PCBA 低温工作试验

试验目的：检验产品在低温环境条件下使用的适用性

试验设备：恒温恒湿试验箱

试验样品：3SETS

试验内容：被测产品不包装、处于 1.3 倍额定电压导通状态，以正常位置放入试验箱内，使温度达到-25±3℃,温度稳定后，持续 8 小时，持续期满，进行产品测试后的检查。

判定标准：通过基本功能测试；外观和结构正常

（4）PCBA 冷热冲击试验

试验目的：检验产品经受环境温度讯速变化的能力

试验设备：冷热冲击试验箱

试验样品：3SETS

试验内容：被测产品不包装、不导通或不带电池状态，以正常位置放入试验箱内，高温为70℃，稳定温度保持时间为 1 小时，低温为-20℃，，稳定温度保持时间为 1 小时，转换时间不大于 15 秒，循环次数为 10 次（1 循环周期为 2 小时），循环期满，在正常大气条件下放置2小时，放置期满，被检样机立即进行产品测试后的检查。

判定标准：产品外观和结构正常。功能、性能方面正常。

（5）PCBA 高温高湿、低温存储试验

试验目的：检验产品在高温低温环境条件下的适用性

试验设备：恒温恒湿试验箱

试验样品：3PCS

试验内容：PCBA 在 70℃,90%湿度环境下放置 24 小时，在-20℃环境下放置 24 小时，然后分别进行检查。

判定标准：元器件能正常工作，程序能正常运行

（6）PCBA 盐雾试验

试验目的：检验产品抗腐蚀性能

试验设备：盐水喷雾试验机

试验样品：3PCS

试验内容：1）盐溶液是用化学纯氯化钠和电阻率不低于 5000 欧姆*CM 蒸馏水或去离子水制成。用5份质量的氯化钠和95份质量的水，经过充分的混合，制成氯化钠含量为5±1%的盐溶液。

2）每次配制的盐溶液，温度在 35℃时，经喷雾后的收集液，其 PH 值为 6.5~7.2。允许用稀释后的化学纯盐酸或氢氧化钠调整 PH 值，检测 PH 值，可用酸度计或 PH 精密试纸。

3）试验有效空间内，任意一个位置的洁净收集器，连续收集的喷雾时间最少为16H，平均每小时在 80CM。

2）水平收集面积（直径约 10CM）内，盐雾沉降量为 1-2ML。

4）试验有效空间内的温度为 35℃，试验样品连续喷雾的时间最少为 48H，试验样品在试验箱内恢复到正常的试验大气条件下，直至试验样品到达稳定温度后检验外观和功能。

判定标准：产品的各项功能正常，外观/结构正常。

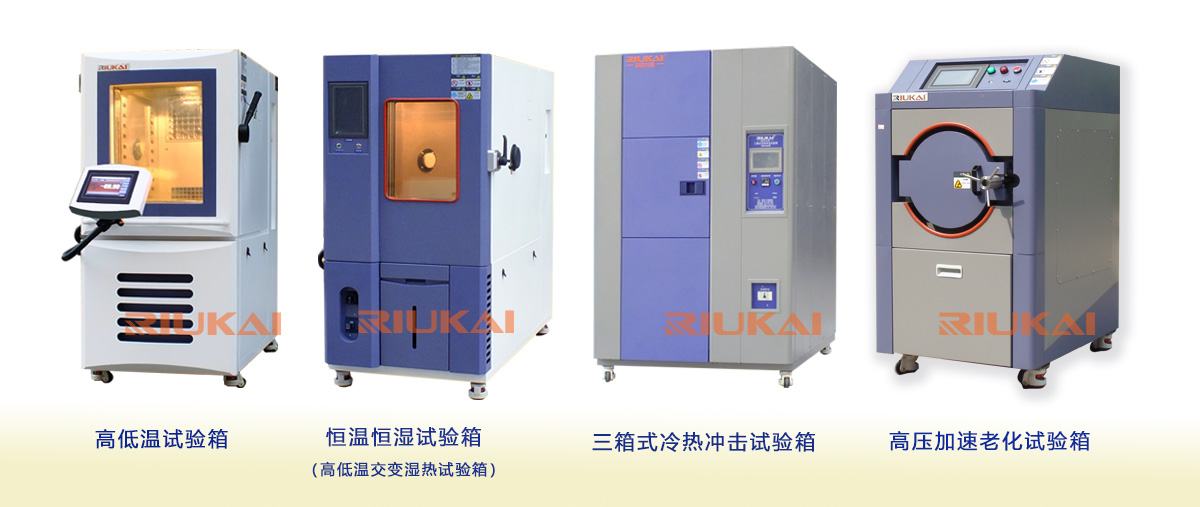

瑞凯仪器可靠性环境试验箱均能满足以上测试需求，电路板，电器，航天航空，汽车可靠性试验方案技术咨询：18938563648
