步入式高低温湿热试验箱计量校准方法与研究
作者:zoey编辑:瑞凯仪器来源:www.dgrk17.com发布时间:2020-12-31 10:59:00
摘要:步入式高低温湿热试验箱可以为数量较多、体积较大的仪器、产品提供高温、低温、湿热等测试环境,在高端制造业领域发挥着越来越重要的作用。文章参考JJF11011—2003《环境试验设备温度、湿度校准规范》对步入式高低温试验箱的校准过程和方法进行探讨。
随着我国制造业水平的不断提高,新型、高端的产品大量涌现,其发展趋势包括大型化、微型化、精密化等。相对应的,为了对产品提供更加可靠、准确的性能测试和研究,也出现了大量的相应的计量器具。步入式高低温湿热试验箱就是比较典型的一种,与传统的试验箱相比,其最为突出的特点就是在环境测试空间方面的大幅度提升,借助步入式试验箱,可以对数量较多、体积较大的仪器、产 品进行高温、低温、湿 热等环境测试目。目前, 步入式试验箱已在航空航天、汽车、石化、电力等领域发挥着不可替代的作用。同时,步入式试验箱的计量检定和校准也成为了计量行业关注的重点。
本文参考JJF 1101—2003《环境试验设备温度、湿度校准规范》对步入式高低温试验箱的校准过程和方法进行探讨。
1、校准项目
步入式高低温湿热试验箱的校准项目主要包括温度偏差、湿度偏差、温度均匀度、湿度均匀度、温度波动度、湿度波动度等。
2、校准方法
2.1、校准温、湿度点的选择在对步入式高低温湿热试验箱进行校准时,一般选择设备使用范围的上、下限及中间点,也可以根据用户实际需要选择常用的温、湿度 点进行校准。

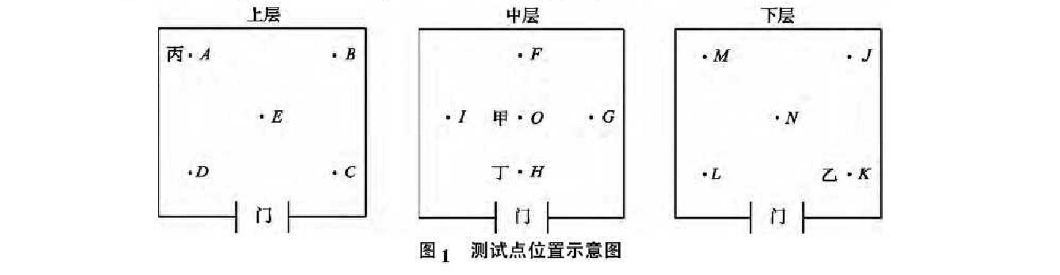

2.2、测试点的位置及数量在对一-般环境试验设备进行校准时,应在工作室内布置3个校准面,简称上、中、下3层。而对于步入式高低温湿热试验箱来说,由于其容积大于2m3,应布置15个温度测试点和4个湿度测:试点,如图1所示。其中,A~0为温度测试点,甲。丁为湿度测试点。
2.3、温度、湿度的校准按规定布置传感器,设定步入式试验箱试验参数为待检温、湿度点。 待仪器正常工作并稳定后,每隔2 min读取标准器的示数并记录,共记录15次。
2.4、试验数据处理
2.4.1、温度偏差计算
对于被测步入式高低温湿热试验箱,其温度偏差由式(1)计算得出。
2.4. 2、温度均匀度计算

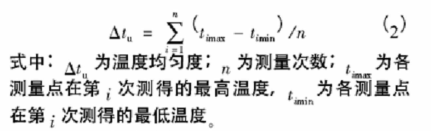

步入式高低温湿热试验箱的温度均匀度依据式(2)计算。
2.4.3、温度波动度计算

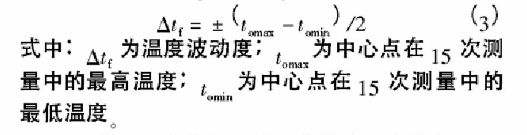

步入式高低温湿热试验箱的温度波动度,即设备在稳定状态下工作空间中心点温度随时间的变化量,依据式(3) 计算
2.4.4、相对湿度偏差、均匀度及波动度计算

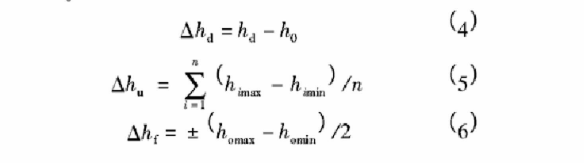

步入式高低温湿热试验箱的相对湿度偏差、均匀度及波动度计算依据式(4)。式(6)进行,与温度的偏差、均匀度及波动度计算类似,在此不再赘述。
3、结束语
步入式高低温湿热试验箱在我国高端制造业飞速发展的阶段应用日益广泛,发挥越来越重要的作用,本文对步入式高低温试验箱的校准过程和方法进行了探讨,对该设备的实际运用具有一定的指导作用
