芯片IC可靠性验证试验HTOL、HAST、HTSL

作者:瑞凯小编编辑:瑞凯仪器来源:www.dgrk17.com发布时间:2021-01-08 16:45:00

一、高温老化寿命试验(HTOL)

参考标准:JESD22-A108;

测试条件:

For devices containing NVM, endurance preconditioning must be performed before HTOL per Q100-005.

Grade 0: +150℃ Ta for 1000 hours.

Grade 1: +125℃ Ta for 1000 hours.

Grade 2: +105℃ Ta for 1000 hours.

Grade 3: +  85℃ Ta for 1000 hours.

Vcc (max) at which dc and ac parametric are guaranteed. Thermal shut-down shall not occur during this test.

TEST before and after HTOL at room, hot, and cold temperature.

译文:

一、高温老化寿命试验(HTOL)

参考标准:JESD22-A108;

测试条件:

对于含有NVM的设备,在使用HTOL之前必须按照Q100-005进行耐久预处理。

0级:+150℃Ta 1000小时。

1级:+125℃Ta 1000小时。

2级:+105℃Ta 1000小时。

3级:+ 85℃Ta 1000小时。

保证直流和交流参数的Vcc (max)。在此测试期间不应发生热关闭。

在室温、热、冷温度下测试HTOL前后的浓度。


二、高加速应力试验(HAST)

参考标准:JESD22-A110;

测试条件:

Plastic Packaged Parts

Grade 0: +175℃ for 1000 hours or +150℃ for 2000 hours.

Grade 1: +150℃ for 1000 hours or +175℃ for   500 hours.

Grades 2 to 3: +125℃ for 1000 hours or +150℃ for   500 hours.

Ceramic Packaged Parts

+250℃ for 10 hours or +200℃ for 72 hours.

TEST before and after HTSL at room and hot temperature.

* NOTE: Data from Test B3 (EDR) can be substituted for Test A6 (HTSL) if package and grade level requirements are met.

译文:

二、高加速应力试验(HAST)

参考标准:JESD22-A110;

测试条件:

塑料包装部分

0级:+175℃1000小时或+150℃2000小时。

1级:+150℃1000小时或+175℃500小时。

2 ~ 3级:+125℃1000小时或+150℃500小时。

陶瓷包装部分

+250℃10小时或+200℃72小时。

在室温和高温下测试HTSL前后。

*注:如果满足包装和等级要求,测试B3 (EDR)数据可替换为测试A6 (HTSL)数据。

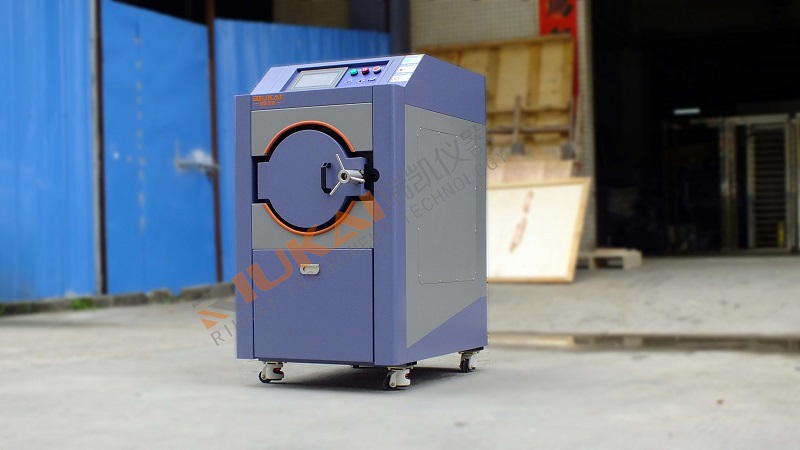

HAST高压加速老化试验箱-瑞凯

HAST高压加速老化试验箱-瑞凯


三、高温存储试验(HTSL)

参考标准:JESD22-A103 ;

测试条件:

Plastic Packaged Parts

Grade 0: +175℃ for 1000 hours or +150℃ for 2000 hours.

Grade 1: +150℃ for 1000 hours or +175℃ for   500 hours.

Grade 2 to 3: +125℃ for 1000 hours or +150℃ for   500 hours.

Ceramic Packaged Parts

+250℃ for 10 hours or +200℃ for 72 hours.

TEST before and after HTSL at room and hot temperature.

* NOTE: Data from Test B3 (EDR) can be substituted for Test A6 (HTSL) if package and grade level requirements are met.

译文:

三、高温存储试验(HTSL)

参考标准:JESD22-A103 ;

测试条件:

塑料包装部分

0级:+175℃1000小时或+150℃2000小时。

1级:+150℃1000小时或+175℃500小时。

2 ~ 3级:+125℃1000小时或+150℃500小时。

陶瓷包装部分

+250℃10小时或+200℃72小时。

在室温和高温下测试HTSL前后。

*注:如果满足包装和等级要求,测试B3 (EDR)数据可替换为测试A6 (HTSL)数据。
